一、 系統概述

ZY-6000 SF6泄漏報警在線監測系統是針對新型無人值班變電站室內SF6組合電器設備SF6絕緣氣體泄漏的在線式監測報警系統。該系統采用新的傳感器技術，可定量、實時在線測量SF6泄漏氣體含量，測量精度高，數據可遠傳，安裝使用方便。該系統對室內SF6、O2濃度，環境溫度、濕度進行多點式監測，多可帶128個監測點。該系統的使用不僅可以達到確保人生的目的，為現場工作人員提供更多一層的保護，而且還能確保設備正常運行。

二、 產品特點

●測試原理

本系統采用NDIR傳感器。紅外傳感器具有壽命長、工作穩定可靠、非接觸、受環境影響小，抗干擾性強等特點，非常適合做在線監測產品。

●多重檢測功能

本系統針對SF6及氧氣進行雙重檢測，更加有效地保了工作人員工作環境，體現了企業以人為本的工作理念。

●現場總線設計

現場總線設計，方便用戶與各種系統通訊，實現無縫銜接。

●歷史數據記錄和查詢

本系統可連續存儲1年內所有數據，供調閱及曲線分析。

●語音及紅外功能

●本系統支持紅外人體檢測，自動啟動風機或語音提示，語音播報現         場情況，工作人員無需任何操作即可以在接近危險環境前提到語音提示。

●數據上傳云平臺

現場數據上傳云平臺后可以供多個電腦終端和手機終端查看數據。

●報警輸出：繼電器空接點輸出，可與RTU相連，同時支持RS485報警輸出。

●支持遠程啟動風機功能。

●風機控制器：開關型：直接控制風機電源；脈沖型：與風機控制開關相連?？筛鶕?jù)現場情況選配。

●風機啟動支持多種模式：定時啟動、報警啟動、有人時自動啟動、遠程啟動、手動啟動等。

●通過RS485支持測量數據遠傳輸出如：門口安裝大型LED顯示屏，遠處立即看到測量參數和系統運行情況。 (需用戶另行選配)

三、 技術參數

測量范圍：  0 ～ 3000ppm

SF6測量精度： ±2%FS

SF6檢測原理： 雙波紅外檢測（NDIR）

氧氣檢測濃度： 0～25%

氧氣測量精度： ±0.5%

氧氣檢測原理： 電化學

傳感器數量：   標配5個（可擴展至128個）

缺氧報警閥值：18.0%(可調)

壓力范圍：  800hPa-1000hPa

溫度范圍：    -20 到 125 ℃

濕度范圍：  0%-99%相對濕度  工作電源：  ～（100V～240V）

功    率：  50W

 四、系統拓?fù)鋱D

五、操作說明

實時數據顯示

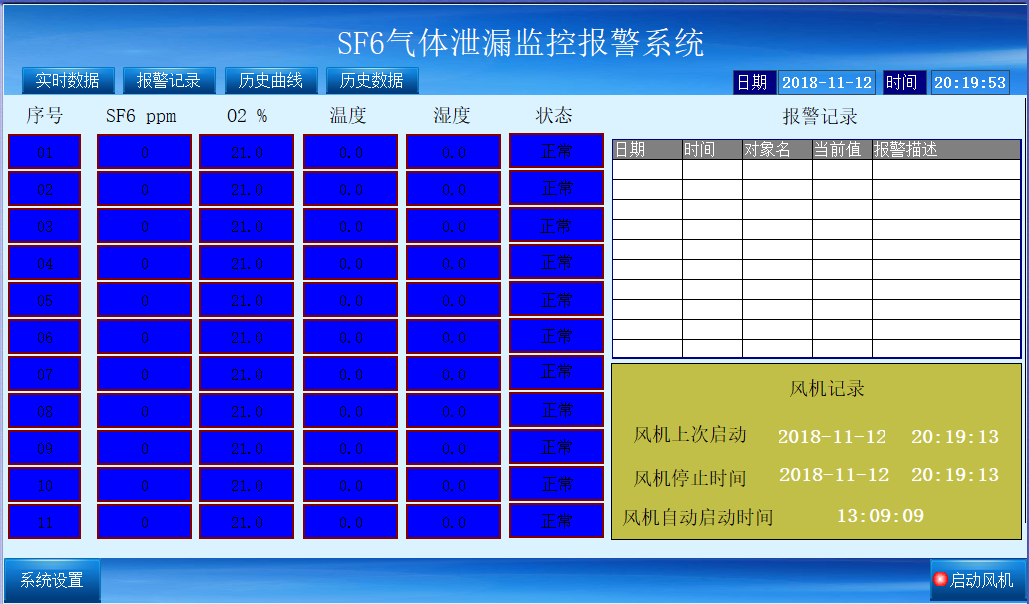

     系統上電初始化完成之后，進入實時數據界面，顯示所有測量通道的當前SF6值、O2值、溫度值、濕度值及狀態（正常：黑色；報警：紅色；），風機的運行情況，如下圖所示

系統設置

點擊系統設置，彈出用戶登錄對話框。

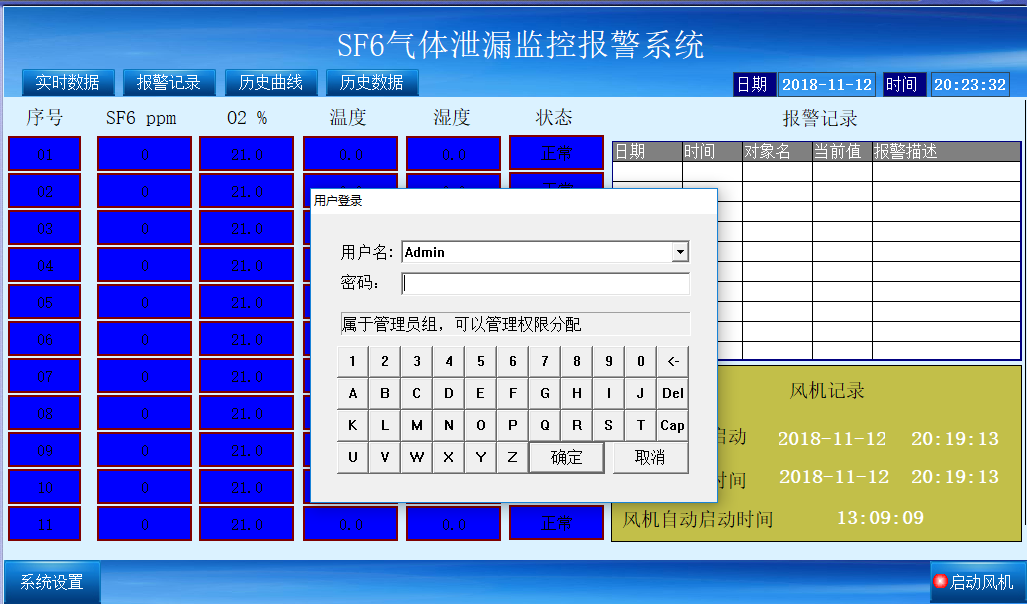

輸入正確的用戶名及密碼，點擊確定進入系統設置界面，如下圖所示

將參數設置完后，點擊保存，會彈出確認對話框，點擊確認，保存設定參數。

傳感器標定方式設定

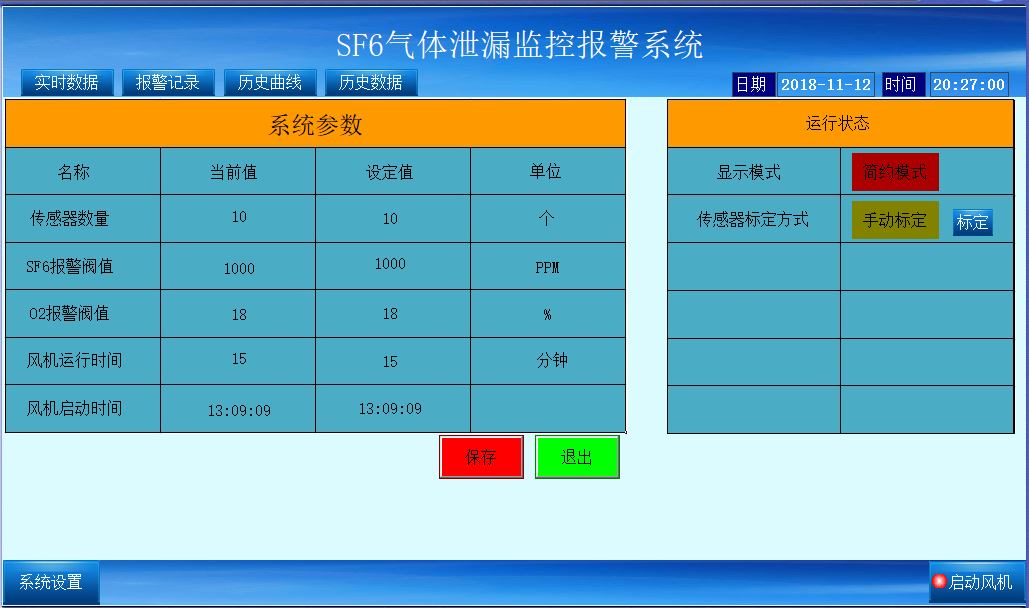

在上圖界面點擊自動標定，則傳感器標定方式設置偉手動標定方式，如下圖所示

此時點擊標定，則對傳感器進行標定操作。在此模式下點擊手動標定則會返回為自動標定狀態。

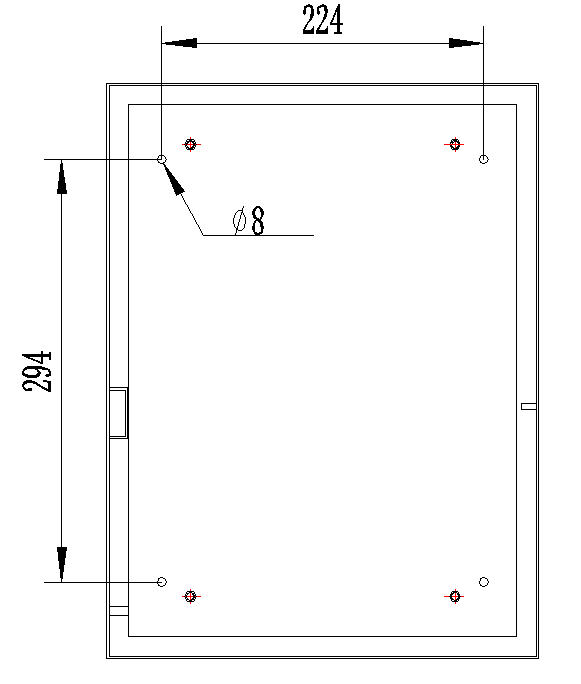

六、 安裝尺寸
